Dalam rantai pasok sheet metal fabrication (fabrikasi logam lembaran), proses pembentukan plat merupakan titik kritis yang menentukan kelancaran perakitan di lapangan. Meskipun tampak sederhana, sudut tekukan yang tidak sesuai spesifikasi sering kali memicu masalah beruntun bagi kontraktor dan pabrikan—mulai dari komponen yang tidak dapat dibaut, peningkatan biaya rework, hingga pembengkakan jam kerja teknisi di lantai produksi.
Bagi tim Engineering, Estimator, dan Procurement, memilih mitra jasa bending plat bukan sekadar melihat kapasitas tonase mesin, tetapi juga memastikan pemahaman teknis vendor terhadap perilaku material dan konsistensi sudut tekukan. Oleh karena itu, PT Duccoti Dieselindo Persada (JLC) menyediakan layanan fabrikasi terpadu (One-Stop Fabrication) di Cikupa, Tangerang, yang mana proses CNC Fiber Laser Cutting dan Press Brake CNC diintegrasikan secara langsung untuk mendukung konsistensi dimensi serta kesiapan komponen pada tahap perakitan.
Mengapa Integrasi Proses Cutting dan Bending Penting?
Dalam pengadaan komponen industri, memecah proyek ke beberapa vendor terpisah (misalnya vendor laser cutting berbeda dengan vendor bending) kerap memicu risiko ketidaksesuaian dimensi:
- Variasi Perhitungan Bukaan Plat (Flat Pattern): Saat plat ditekuk, sisi dalam mengalami kompresi, sedangkan sisi luar mengalami peregangan. Perubahan ini perlu diperhitungkan untuk menentukan dimensi bentangan awal. Parameter seperti Bend Allowance dan K-Factor membantu menyusun flat pattern yang sesuai dengan geometri komponen akhir. Jika parameter perhitungan antara proses cutting dan bending tidak selaras, maka dimensi akhir komponen berisiko menyimpang dari kebutuhan desain.
- Integrasi di JLC: Dengan menyatukan alur kerja di satu fasilitas, engineer JLC membantu menyelaraskan perhitungan flat pattern dan posisi fitur sebelum proses pemotongan laser dimulai, sehingga profil komponen lebih siap saat masuk ke tahap pembentukan.

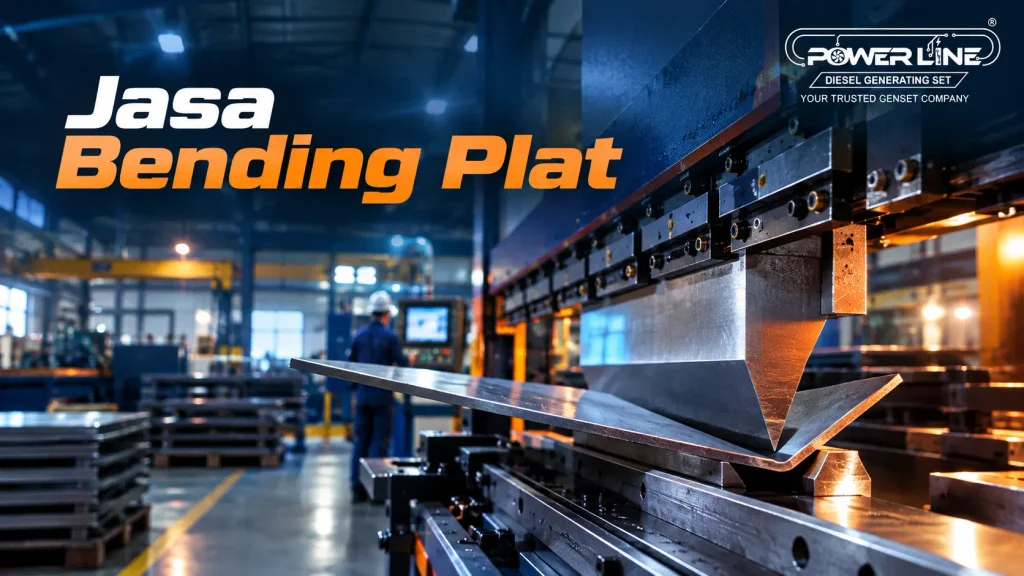

Kapasitas dan Spesifikasi Teknis Mesin Press Brake CNC JLC
Tim engineering dan procurement industri menilai kapabilitas berdasarkan data faktual. Oleh sebab itu, fasilitas jasa bending plat di workshop JLC didukung oleh mesin press brake CNC hidrolik yang dirancang untuk menangani skala prototipe satuan hingga produksi massal (mass production).
Berikut adalah acuan kapasitas operasional mesin Press Brake CNC kami berdasarkan jenis material:
| Material Fabrikasi | Rentang Ketebalan yang Dilayani | Panjang Maksimum Tekukan |
| SPCC (Plat Putih) | 1 – 6 mm | Hingga 3.000 mm (3 meter) |
| SPHC (Plat Hitam) | 2 – 12 mm | Hingga 3.000 mm (3 meter) |
| Stainless Steel (SUS 304/316L) | 1 – 8 mm | Hingga 3.000 mm (3 meter) |
| Aluminium | 1 – 6 mm | Hingga 3.000 mm (3 meter) |
*Catatan: Kapasitas aktual dapat dipengaruhi oleh panjang bentangan, rasio ketebalan terhadap bukaan V-Die, serta spesifikasi kekuatan tarik (tensile strength) material.
Mengantisipasi Tantangan Teknis Pembentukan Metal
Proses penekukan plat melibatkan deformasi mekanis yang dipengaruhi oleh karakteristik fisik logam. Dalam operasional fabrikasi, dua aspek teknis utama mendapat perhatian khusus:
1. Kompensasi Pantulan Balik Material (Springback)
Setiap logam memiliki sifat elastisitas. Setelah tekanan pada material dilepaskan, material dapat mengalami springback sehingga sudut tekukan berubah dari posisi saat pembebanan. Besarnya perubahan dipengaruhi oleh jenis dan kekuatan material, ketebalan, radius tekukan, serta konfigurasi tooling. Kompensasi dilakukan melalui penyesuaian parameter proses dan sudut tekuk, kemudian diverifikasi berdasarkan hasil pengukuran komponen di lantai produksi.
Selain itu, toleransi dimensi dan sudut tekukan perlu disepakati berdasarkan gambar teknik, karakteristik material, serta kebutuhan perakitan. Apabila proyek menetapkan toleransi khusus, maka persyaratan tersebut sebaiknya disampaikan pada tahap RFQ agar dapat dievaluasi sebelum produksi dimulai.
2. Mengurangi Risiko Retak pada Area Tekukan
Proses bending perlu mempertimbangkan kemampuan material untuk mengalami deformasi tanpa retak. Risiko retak pada sisi luar tekukan dapat meningkat ketika radius terlalu kecil atau material memiliki kemampuan bentuk (formability) yang terbatas. Karena itu, pemilihan radius tekuk dan konfigurasi V-Die disesuaikan dengan jenis, ketebalan, serta spesifikasi material. Untuk material dengan persyaratan permukaan atau integritas khusus (seperti stainless steel food grade), maka kebutuhan perlindungan permukaan dan pemeriksaan hasil tekukan ditentukan sesuai karakteristik komponen.
Dokumen RFQ untuk Evaluasi Jasa Bending Plat
Untuk mempercepat proses engineering review dan penyusunan penawaran berdasarkan parameter teknis proyek, tim procurement disarankan melengkapi data Request for Quotation (RFQ) dengan rincian berikut:
- File Drawing Digital: Kirimkan file gambar teknik 2D berformat DXF atau DWG serta model CAD berformat STEP jika tersedia. PDF teknik dapat dilampirkan sebagai dokumen pendukung yang memuat dimensi, toleransi, dan catatan teknis.
- Spesifikasi Material & Ketebalan: Tentukan jenis logam (misalnya SPHC, SPCC, SS 304, atau aluminium) beserta ketebalan aktualnya.
- Dimensi & Sudut Tekukan: Informasi mengenai toleransi dimensi, sudut target, serta catatan tooling khusus jika ditentukan dalam desain.
- Radius Tekukan: Catatan radius tekukan yang diminta, apabila sudah ditentukan dalam gambar desain.
- Volume Pesanan (Quantity): Estimasi jumlah unit untuk menentukan efisiensi lini produksi.
- Persyaratan Inspeksi: Toleransi dimensi, sudut, atau standar penerimaan komponen yang disyaratkan oleh proyek.
- Kebutuhan Proses Lanjutan: Catat jika komponen memerlukan proses sekunder seperti pengelasan (welding) atau powder coating.
Frequently Asked Questions (FAQ) Seputar Jasa Bending Plat
Tidak harus. Tim engineer kami dapat membantu mengalkulasi Bend Allowance, Bend Deduction, dan K-Factor berdasarkan gambar profil akhir atau model 3D yang Anda kirimkan.
Ya. Mesin Press Brake CNC kami fleksibel untuk memproduksi sampel prototipe dalam jumlah satuan untuk keperluan pengujian, di samping kapasitas harian yang siap mengeksekusi produksi massal.
Kompensasi springback dilakukan melalui penyesuaian parameter proses dan sudut tekuk berdasarkan karakteristik material, ketebalan, radius tekukan, serta konfigurasi tooling. Hasilnya diverifikasi melalui pengukuran fisik komponen.
Fasilitas mesin press brake kami sanggup mengakomodasi penekukan material lembaran hingga panjang maksimum 3.000 mm (3 meter).
Butuh Solusi Bending Plat untuk Proyek Anda?
Tim engineering JLC dari PT Duccoti Dieselindo Persada siap membantu meninjau gambar teknik, spesifikasi material, ketebalan, toleransi, dan kebutuhan proses lanjutan. Integrasi laser cutting dan bending dalam satu fasilitas mendukung koordinasi proses fabrikasi serta evaluasi kebutuhan komponen sebelum produksi.
