Dalam proyek OEM rack server dan data center enclosure, keberhasilan proses perakitan tidak hanya ditentukan oleh akurasi pemotongan laser. Posisi mounting hole, kualitas bending, integrasi hardware press-in, hingga konsistensi dimensi antar-batch berpengaruh langsung terhadap keberhasilan instalasi perangkat IT. Karena itu, jasa potong plat rak server untuk kebutuhan industri membutuhkan proses engineering review, quality control, dan validasi manufaktur yang jauh melampaui sekadar proses pemotongan material.
PT Duccoti Dieselindo Persada (jasalasercutting.co.id) hadir sebagai fasilitas Precision Sheet Metal terintegrasi yang memproduksi komponen kabinet IT dan enclosure pusat data secara presisi sesuai drawing teknis pelanggan.
📦 Mengapa PT Duccoti Dieselindo Persada Berbeda?
Sebagai mitra fasilitas pengerjaan logam kelas industri, kami membangun ekosistem produksi yang berfokus pada mitigasi risiko dan keandalan mutu:
- ✔️ Engineering Review & [link: DFM Sheet Metal] sebelum Quotation.
- ✔️ Fasilitas Manufaktur Terintegrasi (Potong, Tekuk, Las, Coating).
- ✔️ Dukungan End-to-End mulai 1 Prototype hingga Mass Production.
- ✔️ [link: Trial Assembly] & [link: First Article Inspection] (FAI).
- ✔️ Dokumentasi Mutu Lengkap (Inspection Report, Batch Traceability).
- ✔️ Vendor Audit Support untuk persyaratan ketat pabrikan OEM.
📑 Daftar Isi Artikel
- Mengapa Rack Server Sulit Diproduksi?
- Apa Itu Tolerance Stack-Up dalam Fabrikasi?
- Standar Industri & Acuan Desain Rack
- Jenis Komponen IT Enclosure yang Diproduksi
- Peran Fixture, Powder Coating & Grounding
- Mengapa Engineering Review Sebelum RFQ Penting?
- Kapabilitas Manufaktur & Spesifikasi Material
- FAQ, Dokumen Audit, & Evaluasi RFQ
Mengapa Fabrikasi Rack Server Lebih Sulit Dibanding Enclosure Biasa?
Banyak kontraktor umum mengira bahwa membuat rack server serupa dengan memproduksi kotak panel listrik biasa. Faktanya, Rack Server dan Network Cabinet memiliki tingkat kerumitan rekayasa yang jauh lebih tinggi.
Fabrikasi enclosure pusat data melibatkan berbagai tantangan teknis yang menuntut kedisiplinan tingkat tinggi:
- Ratusan Titik Lubang Presisi: Akumulasi lubang cage nut dan ventilasi yang sangat masif pada satu lembar pelat.
- Keterkaitan Antar-Lubang (Interlocking Holes): Lubang struktural pada tiang, sasis, dan panel harus bertemu pas tanpa deviasi.
- Kompleksitas Proses Tekuk (Bending): Ratusan komponen sasis membutuhkan sudut lipatan majemuk yang konsisten.
- Integrasi PEM Hardware: Penanaman puluhan mur/baut tanam (fastener) secara mekanis sebelum pengelasan sasis.
- Kesesuaian Alignment: Door alignment (kesikuan pintu) dan rail alignment (kesejajaran rel sasis) yang sangat sensitif terhadap panas las.
Apa Itu Tolerance Stack-Up dalam Fabrikasi Sasis IT?
Dalam dunia rekayasa logam (sheet metal), salah satu musuh terbesar juru gambar dan engineer adalah Tolerance Stack-up (Akumulasi Toleransi).
Setiap tahapan operasional manufaktur memiliki deviasi minimal yang tidak dapat dihindari:
- Laser Cutting: Deviasi kelebaran celah potong (kerf).
- CNC Bending: Variasi mikron pada sudut springback logam.
- Welding Fabrication: Pemuaian dan penyusutan termal (welding shrinkage).
- Powder Coating: Ketebalan cat yang menumpuk di sudut siku dan lubang ulir.
Jika akumulasi dari setiap deviasi kecil ini tidak dikendalikan melalui simulasi engineering atau reviu DFM di awal, maka komponen ke-10 yang digabungkan saat perakitan akhir (assembly) akan meleset dan gagal dipasang. Pengendalian tolerance stack-up inilah yang menjadi fokus utama layanan OEM Manufacturing kami.
Standar Industri & Acuan Desain Rack Data Center
Infrastruktur IT menuntut kompatibilitas lintas pabrikan. Terdapat beberapa acuan standar global yang kerap digunakan oleh para insinyur dalam merancang gambar kerja:
📐 Contoh Standar Acuan dalam Industri IT:
- EIA-310: Standar referensi dimensi struktural untuk kabinet dan rak 19-inci (mengatur Rack Unit / U, jarak antar lubang mounting).
- IEC 60297: Struktur mekanis untuk peralatan elektronik (seri dimensi metrik 482,6 mm).
- TIA-942: Standar yang memberikan panduan mengenai desain dan infrastruktur data center (tata letak, telekomunikasi, kelistrikan, pendinginan, keamanan). Standar ini bukan standar dimensi fabrikasi rack, tetapi sangat sering dijadikan pedoman arsitektur dalam perencanaan pusat data.
Catatan Penting: Proses produksi kami sepenuhnya tunduk pada drawing pelanggan. Apabila desain mengacu pada standar tertentu, tim kami akan memproduksi komponen secara presisi sesuai spesifikasi yang disepakati, tanpa melakukan klaim sertifikasi mandiri terhadap standar-standar di atas.
Jenis Komponen IT Enclosure yang Diproduksi
Untuk mendukung kebutuhan pengadaan B2B Anda, berikut adalah matriks komponen sasis yang secara rutin kami fabrikasi melalui fasilitas Precision Sheet Metal terintegrasi:
| Komponen IT Enclosure | Proses Manufaktur Utama | Fungsi Kritis pada Sistem |
| Mounting Rail (Tiang Rel) | Laser Cutting + CNC Bending | Titik tumpu utama baut perangkat server 1U/2U. |
| Side Panel & Atap Sasis | Laser Cutting + Bending | Penutup bodi pelindung bagian samping dan atas. |
| Bottom Frame & Sasis | Laser Cutting + Welding Fabrication | Fondasi struktur pembawa beban statis dan dinamis. |
| Door Frame & Pintu | Laser Cutting + Welding + Grinding | Akses masuk kabinet dengan engsel presisi. |
| Cable Manager & Braket | Laser Cutting + Bending | Jalur kerapian tata kelola kabel optik/elektrik. |
| PDU Bracket | Laser Cutting + Tapping | Penyangga unit distribusi daya kelistrikan rak. |
| Fan Tray & Panel Perforated | Laser Cutting Presisi Tinggi | Sirkulasi udara dan manajemen termal (airflow). |

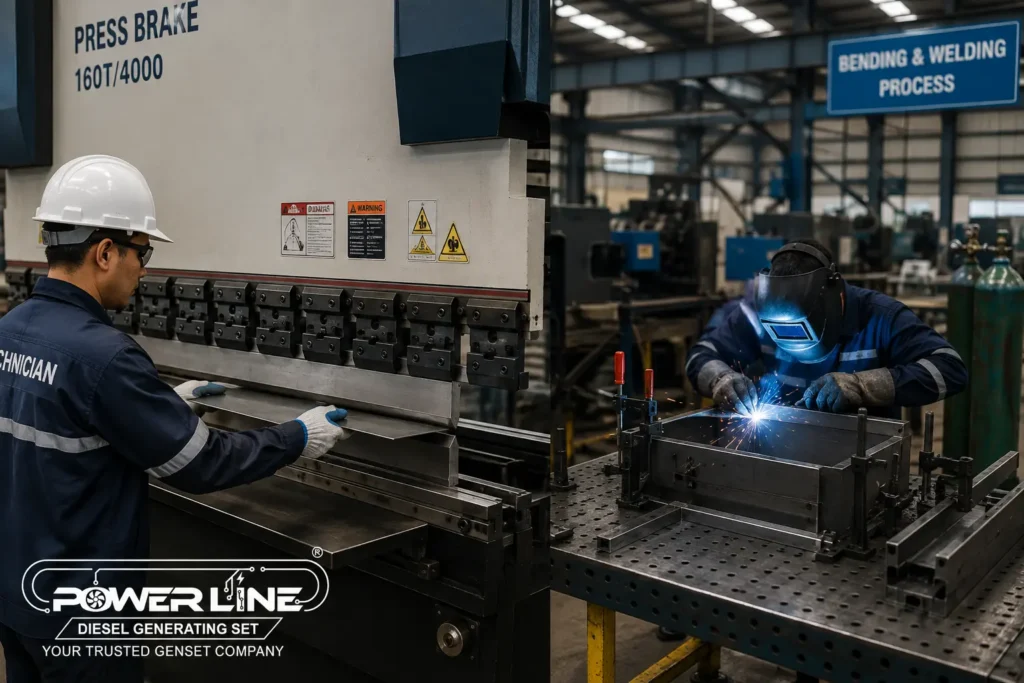

Peran Fixture, Powder Coating & Grounding
Menjaga presisi sasis rack enclosure tidak cukup hanya dengan memotong pelat. Kami menerapkan kendali mutu operasional yang mendalam pada tahap perakitan dan pelapisan akhir:
- Sistem Fixture Komprehensif: * Welding Fixture: Mengunci rangka baja agar tidak melengkung saat menerima panas las.
- Assembly Fixture: Memastikan panel-panel knock-down dapat disatukan dengan akurat.
- Checking / Inspection Fixture: Alat bantu ukur cepat untuk memverifikasi dimensi kritis secara konsisten di lantai produksi.
- Kontrol Powder Coating & Grounding: * Coating Thickness: Ketebalan cat diatur secara ketat agar tidak menyumbat celah clearance pintu atau ulir hardware.
- Electrical Continuity & Grounding Point: Pada area tertentu, titik pentanahan (grounding) harus dibebaskan dari cat (atau menggunakan masking) guna memastikan kontinuitas konduktivitas listrik statis tetap terjaga sesuai standar keamanan [link: Data Center Enclosure].
Mengapa Engineering Review Sebelum RFQ Penting?
Memberikan Quotation (Penawaran Harga) semata-mata berdasarkan luas material mentah adalah cara tercepat menuju kegagalan proyek di lapangan.
Dengan melakukan Engineering Review sebelum quotation diterbitkan, potensi revisi desain, scrap material, rework, hingga keterlambatan commissioning dapat diidentifikasi lebih awal. Tim engineering PT Duccoti Dieselindo Persada siap melakukan evaluasi manufacturability berdasarkan drawing dan spesifikasi proyek Anda sebelum proses penawaran dimulai.
⏱️ Alur RFQ hingga Delivery Korporat
[📝 RFQ Diterima] ➔ [🔍 Engineering Review] ➔ [📐 DFM] ➔ [💰 Quotation & PO] ➔ [🔧 Prototype / FAI] ➔ [🏭 Mass Production] ➔ [🔎 Final QC] ➔ [🚚 Delivery]
Toleransi Mesin vs Toleransi Produk Akhir
Penting bagi Procurement untuk memahami bahwa repeatability sistem gerak pada mesin pemotong kami adalah parameter mesin, dan bukan toleransi dimensi komponen akhir.
Dimensi akhir sasis server cabinet tetap dipengaruhi oleh karakteristik regangan logam, proses pelipatan (CNC Bending), pelepasan tegangan sisa (stress relief), penyusutan pengelasan, serta ketebalan lapisan cat. Akurasi dimensi selalu diverifikasi secara holistik melalui proses FAI.

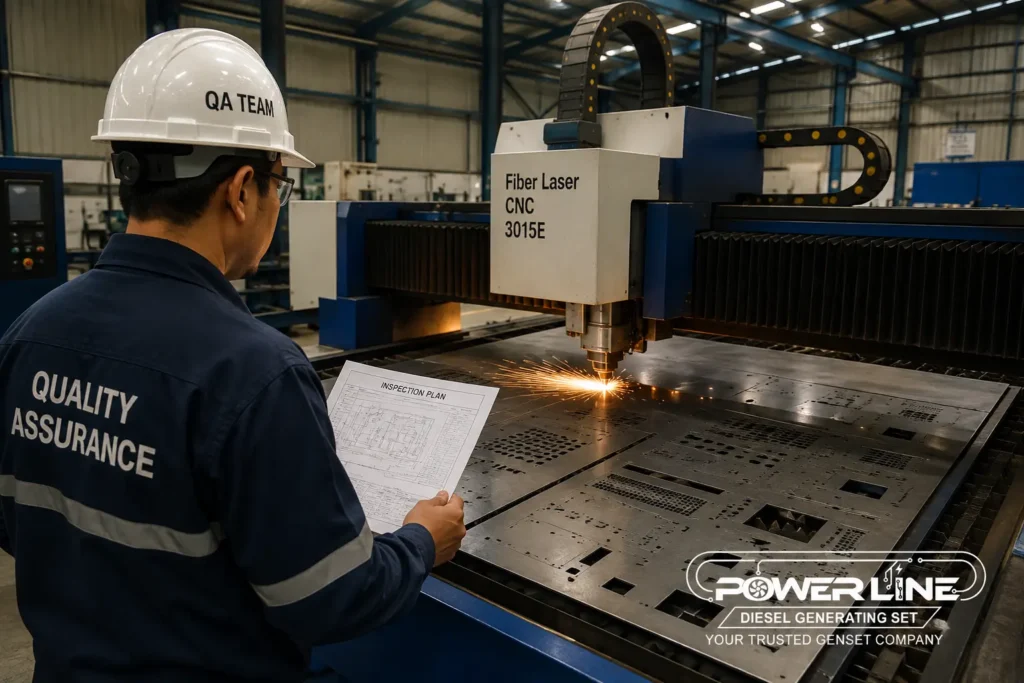

Kapabilitas Manufaktur & Spesifikasi Material
Fasilitas pabrik kami siap mendukung produksi Sheet Metal Fabrication skala menengah hingga besar:
| Parameter Operasional | Spesifikasi Fasilitas JLC |
| Area Kerja Laser | CNC Fiber Laser Industrial (Maks. 1.500 × 3.000 mm) |
| Material yang Didukung | SPCC, SECC, SGCC, SUS 304, Aluminium (AA 5052) |
| Rentang Ketebalan | 0.8 mm – 6.0 mm (Optimal untuk struktur kabinet) |
| Fasilitas Welding | Pengelasan TIG Welding, MIG Welding, Spot, Stud |
| Finishing | Powder Coating (Internal / Mitra Tersertifikasi) |
Tabel Komparasi Material Utama:
| Material / Logam | Karakteristik Utama | Aplikasi Utama |
| Laser Cutting Mild Steel (SPCC) | Permukaan halus, formability tinggi. | Sasis Utama, Mounting Rail |
| Baja Berlapis Seng (SECC) | Perlindungan anti-karat dasar. | Server Chassis / Panel Elektronik |
| Baja Galvanis (SGCC) | Ketahanan korosi kuat. | Cable Tray, Rangka Bawah |
| Laser Cutting Stainless Steel | Anti-korosi tingkat tinggi. | Area Higienis / Clean Room Facility |
| Laser Cutting Aluminium | Bobot sangat ringan. | Penyekat Cold Aisle Containment |
Laporan Evaluasi Proyek (Engineering Case Study)
Studi kasus berikut merupakan ilustrasi pendekatan rekayasa operasional dan tidak merepresentasikan proyek dari pelanggan tertentu.
- Problem: Ditemukan deviasi posisi mounting hole setelah pelat baja SPCC 2.0 mm ditekuk, menyebabkan server gagal masuk ke dalam rel.
- Investigation: Analisis teknis pada flat pattern awal menunjukkan bahwa nilai bend deduction tidak sesuai dengan regangan material aktual.
- Correction: Dokumen Engineering Change Notice (ECN) dirilis untuk mengonfigurasi ulang kompensasi regangan tekan pada mesin CNC Bending.
- Verification: Dilakukan First-Off Verification dimensi yang divalidasi langsung melalui tahapan perakitan fisik (Trial Assembly).
- Production Release: Deviasi dimensi kembali masuk ke dalam toleransi. Dokumen pelepasan produksi diterbitkan dan jalur lini mass production berjalan mulus.
FAQ: Evaluasi RFQ, Desain & Logistik B2B
Ya. Tim QA kami sangat familier dalam menyusun metode inspeksi, alat ukur (gauge), dan pembacaan datum reference pada drawing yang menggunakan kontrol Position, Flatness, hingga Perpendicularity
Rack server didesain lebih dalam (misal: 1.000–1.200 mm) untuk menampung server panjang dan beban struktural statis yang berat. Network cabinet didesain lebih dangkal (misal: 600–800 mm) khusus bagi rute manajemen kabel, switch, dan router.
Sangat bisa. Jika drawing Anda merancang perakitan mekanis Knock-Down (KD), mesin kami akan memproses rivet nut dan sistem sambungan yang presisi untuk memudahkan pengiriman (hemat biaya logistik).
Bisa. Untuk komponen usang yang drawing-nya hilang, tim kami dapat memfasilitasi Reverse Engineering dengan mengukur dimensi fisik sampel dan mengonversinya menjadi dokumen drawing CAD baru.
Tentu. Kami sangat menjaga kerahasiaan kekayaan intelektual (IP) Anda. Fasilitas penandatanganan Non-Disclosure Agreement (NDA) tersedia sebelum dokumen desain dikirimkan.
Ya, kami melayani sistem Blanket PO untuk mendukung pengadaan Just-In-Time (JIT) dan release order bertahap sesuai milestone proyek Anda.
Evaluasi Engineering & Permintaan Quotation (RFQ)
Dengan melakukan engineering review sebelum quotation diterbitkan, potensi revisi desain, scrap material, rework, hingga keterlambatan commissioning dapat diidentifikasi lebih awal.
Untuk mempercepat proses analisis penawaran Anda, sertakan kelengkapan berikut:
- File CAD 3D/2D (STEP, IGES, SolidWorks, DXF, DWG)
- Dokumen PDF Drawing (Memuat Toleransi & Referensi Datum GD&T)
- Target Volume / Kuantitas Produksi
- Spesifikasi Material & Grade Baja
- Kebutuhan Finishing (Termasuk perlindungan ulir / masking)
- Target Delivery (Pengiriman)
- Kebutuhan Dokumen Inspeksi Tambahan (FAI / MTC / CoC)
