Dalam instalasi Heating, Ventilation, and Air Conditioning (HVAC) serta sistem Mechanical, Electrical, and Plumbing (MEP), masalah air leakage (kebocoran udara) adalah musuh utama efisiensi energi. Celah mikro pada sambungan ducting atau bukaan panel AHU yang tidak presisi dapat memicu kerugian tekanan statis (pressure loss) yang memaksa sistem pendingin bekerja di luar batas efisiensinya.

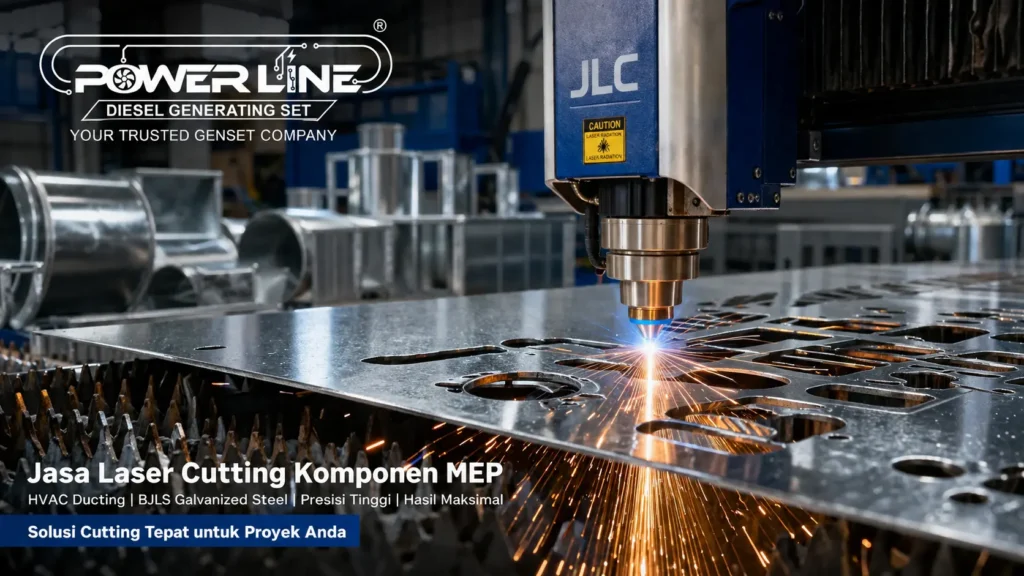

PT Duccoti Dieselindo Persada (jasalasercutting.co.id) hadir sebagai mitra Fabrikasi Sheet Metal Anda. Melalui layanan jasa laser cutting komponen MEP, kami membantu kontraktor HVAC dan tim MEP menghasilkan elemen tata udara yang presisi, memastikan sambungan kedap udara, dan menjaga performa sistem mekanikal gedung sesuai spesifikasi desain.
Apa Itu Laser Cutting Komponen MEP?

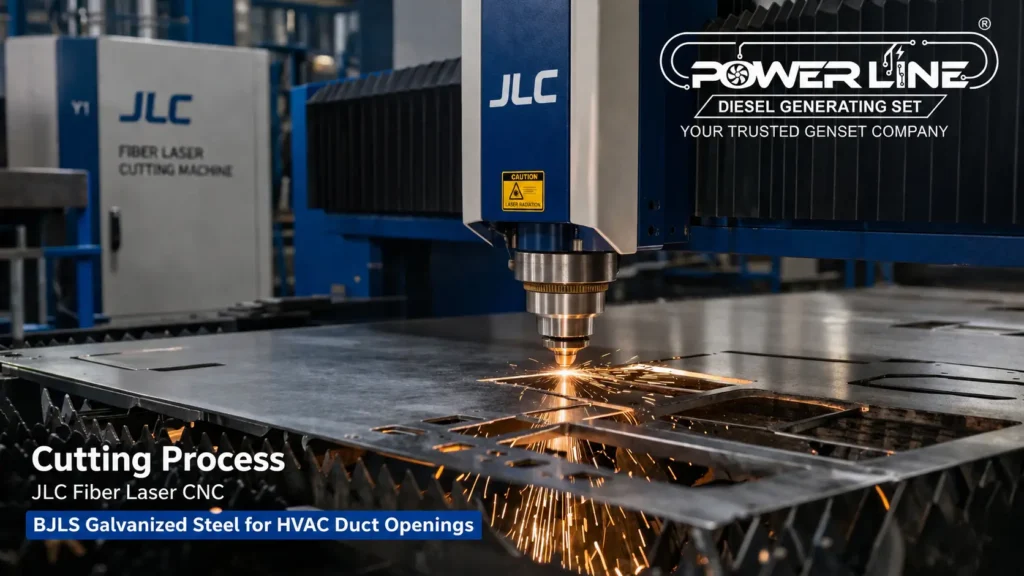

Laser cutting komponen MEP adalah proses pemotongan plat galvanis, stainless steel, maupun aluminium menggunakan mesin CNC Fiber Laser untuk menghasilkan komponen HVAC, ducting, cable tray, panel, dan bracket dengan tingkat akurasi tinggi.
Risiko Fabrikasi Manual & Standar SMACNA
Pada proyek berskala besar, spesifikasi fabrikasi saluran tata udara umumnya mengacu pada standar SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association). Oleh karena itu, kualitas dimensi dan kerapatan sambungan menjadi faktor krusial untuk memenuhi target Leakage Class (Kelas Kebocoran) pada saat pelaksanaan Duct Leakage Test (Uji Kebocoran Udara).
Bagi Procurement maupun Project Manager, memilih vendor pemotongan pelat tanpa standar akurasi sering kali memicu masalah tersembunyi di lapangan:
- Risiko Air Leakage: Kualitas tepi potong yang kasar membuat sambungan flange tidak bisa menutup sempurna.
- Lonjakan Biaya Energi: Pressure loss memaksa beban kerja fan AHU dan chiller meningkat tajam.
- Rework & Downtime Assembly: Komponen yang meleset dari ukuran memaksa fitter melakukan penyesuaian paksa di lokasi, menyebabkan pembengkakan biaya kerja dan penundaan jadwal proyek.
Fiber Laser vs Plasma vs Turret Punch
Mengapa pemotongan laser kini menjadi standar spesifikasi proyek HVAC? Berikut adalah perbandingan kapabilitas CNC Fiber Laser melawan metode pemotongan konvensional untuk pembuatan profil pelat:
| Parameter Pemotongan | CNC Fiber Laser | Plasma Cutting | Turret Punching (Pukulan) |
| Kualitas Tepi (Edge Quality) | Presisi tinggi, mulus | Kasar, butuh gerinda | Muncul tanda nibbling |
| Akurasi Geometri Kompleks | Sangat baik (Bebas bentuk) | Rendah | Sangat bergantung cetakan (tooling) |
| Heat-Affected Zone (HAZ) | Sangat kecil & sempit | Besar (Risiko pelat melengkung) | Tidak ada (Proses dingin) |
| Keberulangan (Repeatability) | Konsisten antar-komponen | Sulit konsisten | Sangat konsisten (Untuk bentuk standar) |
| Tingkat Rework Sambungan | Sangat minim | Tinggi | Menengah |
Komponen Sheet Metal HVAC yang Kami Produksi
Pemrograman mesin CNC yang fleksibel memungkinkan kami menyuplai berbagai elemen mekanikal kompleks yang secara rutin dibutuhkan proyek, di antaranya:
- Komponen Rectangular & Spiral Duct: Transition, Reducer, Offset, dan Elbow.

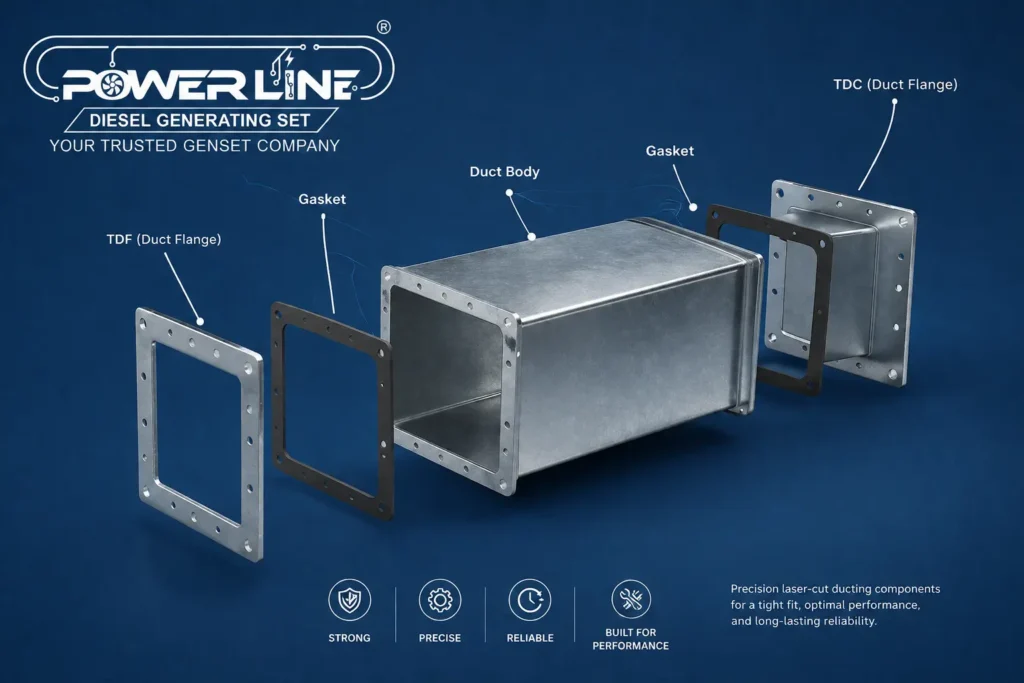

- Sistem Sambungan: Pelat TDF Flange, TDC Flange, dan klip sambungan.
- Sirkulasi Ruangan: Rangka pendukung Return Air Duct, Supply Air Duct, Exhaust Duct, dan Fresh Air Duct.
- Pengatur Udara: Bilah Volume Control Damper (VCD) & Fire Damper Frame.
- Sistem Insulasi & Selubung: AHU Casing, FCU Panel, Plenum Box, Access Panel, dan rangka Sound Attenuator.
- Komponen MEP Umum: Rangka Weather Louver, Cable Tray, & Bracket Plat.
Material Fabrikasi Ducting & MEP
Sebagai fasilitas fabrikasi industri, kami memproses variasi lembaran logam standar HVAC dengan ragam istilah material yang sering digunakan di lapangan:
| Rentang Ketebalan | Material Dasar & Istilah Umum | Aplikasi Komponen |
| 0.5 – 2.0 mm | Galvanized Steel / BJLS / GI Sheet / Zinc Coated Steel | Laser Cutting Plat Besi untuk komponen ducting, damper, kerangka AHU ringan. |
| 0.8 – 3.0 mm | Stainless Steel (SUS 304, SUS 316) | Laser Cutting Stainless Steel untuk cleanroom ducting, exhaust hood area korosif. |
| 0.8 – 3.0 mm | Aluminium (AA 1100, 3003, 5083) | Laser Cutting Aluminium untuk weather louver, panel insulasi akustik. |
Evaluasi DFM: Bahasa Engineering untuk Penghematan Biaya
Tim Engineering JLC mengeksekusi evaluasi Design for Manufacturing (DFM) pada gambar (CAD) Anda. Proses ini membantu memastikan komponen dapat dirakit dengan meminimalkan pemborosan material (scrap). Evaluasi ini meliputi:
- Kalkulasi K-Factor: Menghitung regangan pelat agar ukuran lipatan (Pittsburgh Lock atau lekukan siku) setelah proses [link: Jasa CNC Bending] tetap presisi sesuai gambar kerja.
- Kompensasi Lebar Potong (Kerf Compensation): Mengatur penyesuaian celah potong sinar laser agar perakitan pelat tetap rapat tanpa celah mikro.
- Efisiensi Nesting: Menyusun pola potong di perangkat lunak CAM untuk meminimalkan scrap material dan mengefisienkan anggaran material Anda.
Alur Fabrikasi Visual & Bukti Kapasitas Produksi
Untuk memberikan rasa aman bagi Procurement proyek, PT Duccoti Dieselindo Persada menjalankan operasional workshop yang terstruktur (Mesin Bed Size 1.500 x 3.000 mm, opsi pengadaan Full Supply / Toll Manufacturing, Ketersediaan Mill Test Report / MTR):
💻 Customer Drawing (DXF / STEP) ➔ 🔍 Engineering Review ➔ ⚙️ Evaluasi DFM ➔ 🖥️ CAD/CAM & Nesting ➔ ⚡ Laser Cutting ➔ 📏 First Article Inspection (FAI) ➔ 📐 Proses Lanjutan (Misal: Bending) ➔ 📦 Packing Logistik ➔ 🚚 Delivery
Studi Kasus: Komponen HVAC Cleanroom Industri Farmasi
Berdasarkan dokumentasi proyek internal PT Duccoti Dieselindo Persada untuk penyediaan sistem udara fasilitas Cleanroom di Jawa Barat:
- Kebutuhan Proyek: Fabrikasi >1.500 part transition duct dan elemen flange berbahan Stainless Steel SUS 304 (tebal 1.2 mm).
- Pendekatan Produksi: Tim engineering melakukan simulasi bentangan (unfolding), evaluasi DFM, optimasi nesting, dan kalibrasi gas bantu Nitrogen pada mesin untuk mencegah oksidasi di tepi potongan.

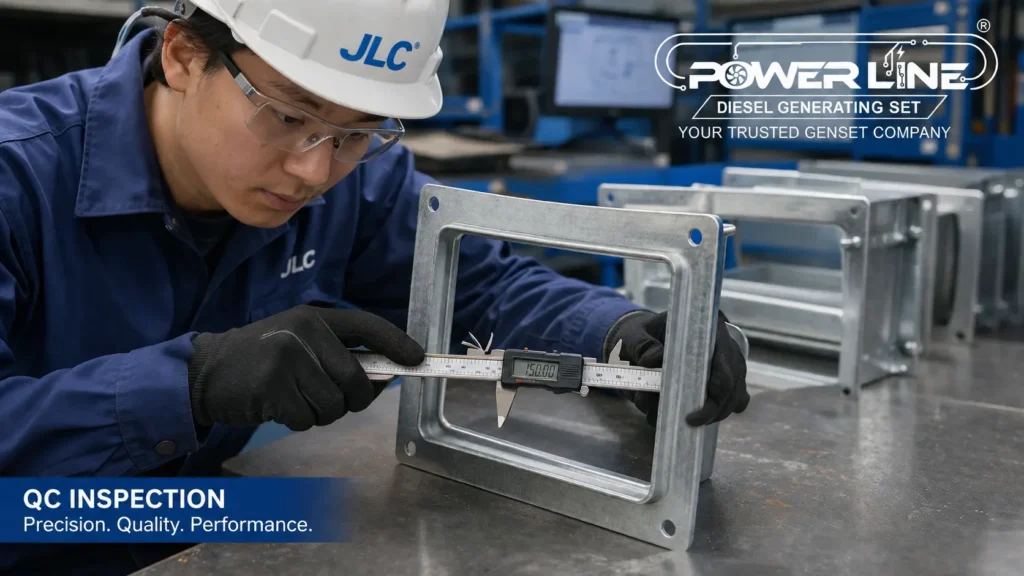

- Hasil: Seluruh komponen batch lolos First Article Inspection (FAI). Saat tiba di lokasi proyek, pelat dapat langsung disambung oleh fitter tanpa trimming tambahan. Sambungan yang rapat membantu kontraktor melaksanakan pengujian (duct leakage test) secara lancar tanpa catatan rework.
FAQ: Penelusuran Populer Kontraktor & Procurement
Pemotongan manual atau shearing sering menyebabkan tepi pelat melengkung, tertarik, atau meninggalkan burr. Sebaliknya, CNC Fiber Laser memotong material tanpa kontak fisik (menggunakan sinar yang difokuskan), menghasilkan tepi yang benar-benar rata, lurus, dan mulus. Saat disambung dengan flange atau ditekuk menjadi Pittsburgh Lock, celah pertemuan pelat menjadi sangat rapat.
Mesin kami mampu memotong pelat baja karbon dan lembaran Hot Dip Galvanized hingga ketebalan industrial 20 mm secara efisien, meskipun untuk mayoritas kebutuhan ducting HVAC ketebalan yang digunakan berkisar di 0.5 mm hingga 2.0 mm.
Sangat cocok. Kemampuan laser memotong dengan paparan panas (Heat-Affected Zone / HAZ) yang sangat minim menjamin pelat tipis tidak melengkung atau terdistorsi, menjaga lapisan seng pelindung tetap berfungsi baik.
Faktor yang memengaruhi toleransi meliputi ketebalan material, kerataan kualitas pelat pabrik (initial flatness), geometri pola bukaan, letak titik tembus awal (piercing), dan kecepatan gerak mesin (feed rate). Tim engineering kami akan meninjau gambar teknis Anda untuk menyelaraskan ekspektasi toleransi dengan metode inspeksi proyek.
Ya. Untuk akurasi bentangan pelat (unfolding) dan penerbitan quotation yang cepat, kami menerima file vector dari perangkat lunak CAD standar industri.
Kirim File Drawing Anda Sekarang
Cegah kebocoran udara dan amankan jadwal instalasi HVAC gedung Anda. Tim Engineering kami siap melakukan:
- ✓ Review Kelayakan DFM
- ✓ Simulasi Nesting Material
- ✓ Estimasi Waktu Mesin (Machine Time)
- ✓ Review Material
- ✓ Penawaran Harga (Quotation) Transparan
File yang diterima: DXF, DWG, STEP, PDF Teknik. > (Sertakan spesifikasi material, ketebalan, jumlah komponen, serta target lead time agar tim engineering dapat menyusun penawaran yang lebih akurat).
