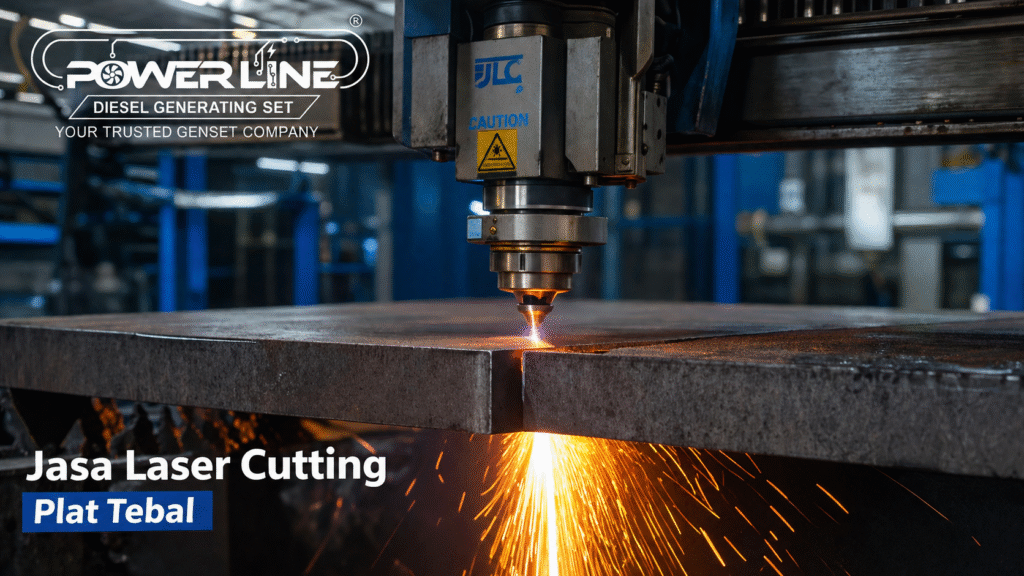

Laser cutting plat tebal menjadi tahapan krusial dalam fabrikasi Base Plate, gusset plate, machine frame, hingga struktur rak gudang logistik tugas berat. Dibandingkan metode pemotongan konvensional seperti plasma atau oxy-fuel, CNC Fiber Laser mampu menghasilkan pinggiran potong yang konsisten sesuai parameter proses dan spesifikasi material, Heat Affected Zone (HAZ) yang relatif sempit, serta komponen baja yang lebih siap dirakit.
PT Duccoti Dieselindo Persada (jasalasercutting.co.id) hadir sebagai mitra rekayasa Fabrikasi Sheet Metal Anda. Melalui layanan jasa potong plat tebal, kami memadukan mesin CNC Fiber Laser industrial dengan evaluasi Design for Manufacturing (DFM). Pendekatan ini memberikan solusi menyeluruh: spesifikasi dimensi yang akurat bagi Fabricator, mitigasi risiko rantai pasok bagi EPC Contractor, dan kepastian jadwal (lead time) bagi Warehouse Integrator.
Risiko Memilih Vendor Fabrikasi Hanya Berdasarkan Harga
Dalam pengadaan proyek, menerbitkan Purchase Order (PO) semata-mata berdasarkan penawaran harga termurah sering kali memicu pembengkakan biaya yang tak disadari (hidden cost). Vendor pemotongan plat baja murah tanpa sistem Engineering Review umumnya akan membawa siklus masalah berikut di lapangan:
Potongan Tidak Konsisten ➔ Butuh Penggerindaan (Grinding) ➔ Celah Assembly Buruk ➔ Pengelasan Ulang ➔ Risiko Material Scrap ➔ Downtime Perakitan ➔ Keterlambatan Proyek.
Sebaliknya, engineering vendor seperti JLC menerapkan evaluasi teknis sebelum pelat dipotong. Hasil pemotongan yang konsisten memungkinkan komponen struktural langsung masuk ke tahap perakitan tanpa rework berarti. Hal ini menghemat banyak waktu kerja fitter maupun welder Anda, yang pada akhirnya menghasilkan Total Cost of Ownership keseluruhan proyek yang jauh lebih efisien.
Keunggulan Fiber Laser Dibanding Plasma Cutting
Mengapa banyak proyek industri kini mensyaratkan penggunaan Fiber Laser? Berikut adalah perbandingan objektif antara CNC Fiber Laser dengan metode Plasma untuk aplikasi pelat baja tebal:
| Parameter Pemotongan | CNC Fiber Laser | Plasma Cutting |
| Kualitas Tepi (Edge Quality) | ✔ Sangat Baik & Tegak Lurus | △ Kurang Rata |
| Akurasi Lubang (Hole Accuracy) | ✔ Sangat Presisi | ✖ Rendah (Sering Perlu Bor Manual) |
| Heat-Affected Zone (HAZ) | ✔ Sangat Sempit | ✖ Besar (Risiko Distorsi Tinggi) |
| Kebutuhan Grinding | ✔ Sangat Minimal | ✖ Banyak / Intensif |
| Tingkat Rework Dimensi | ✔ Sangat Rendah | ✖ Tinggi |
Mengapa Memilih JLC untuk Pemotongan Baja Tebal?
Sebagai mitra manufaktur terpadu, JLC menjamin kelancaran operasional klien industri kami melalui standar pelayanan berikut:
- ✓ Engineering Review sebelum mesin beroperasi.
- ✓ Evaluasi DFM untuk mencegah kegagalan assembly.
- ✓ CAD/CAM & CNC Programming tingkat lanjut.
- ✓ Proses First Article Inspection (FAI) terdokumentasi.
- ✓ Ketersediaan dokumen Mill Test Report (MTR).
- ✓ Opsi skema Full Supply maupun Toll Manufacturing.
- ✓ Skalabilitas dari Prototype hingga Mass Production.
- ✓ Integrasi ke divisi Jasa Welding & Jasa CNC Bending.
- ✓ Pengiriman nasional dengan palet standar alat berat.
Spesifikasi Kapasitas & Teknologi Mesin Kami
Untuk memastikan komponen pelat tebal Anda terpotong secara efisien dan konsisten, fasilitas workshop JLC didukung oleh infrastruktur mesin skala industrial dengan kapabilitas tinggi:
- Sumber Daya Laser (Laser Power): High-Power CNC Fiber Laser (Dikonfigurasi khusus untuk penetrasi material baja karbon dan paduan tebal secara stabil).
- Area Kerja (Bed Size): 1.500 mm x 3.000 mm (Optimal untuk format standar pelat komersial).
- Teknologi Cutting Head: Dilengkapi sensor auto-fokus dan kontrol presisi untuk meminimalkan kerf taper (kemiringan celah potong) pada pelat tebal.
- Sistem Gas Bantu (Assist Gas): Mendukung penggunaan Oksigen (O₂) bertekanan tinggi untuk baja karbon (Mild Steel), serta Nitrogen (N₂) untuk Stainless Steel dan Aluminium.
Faktor yang Memengaruhi Akurasi Laser Cutting Plat Tebal
Ketelitian aktual atau Dimensional Inspection pada pelat tebal tidak terjadi secara kebetulan. Hasil akhir potong bergantung pada kalibrasi teknis dan faktor eksternal material, di antaranya:
- Kerataan Awal Pelat (Initial Flatness): Gelombang pada pelat mentah dari pabrik baja dapat menggeser kalibrasi fokus lensa mesin.
- Tegangan Sisa (Residual Stress): Tegangan sisa (akibat proses rolling material di pabrik baja) dapat memicu pelat melengkung saat dipotong.
- Pemuaian Panas (Thermal Expansion): Rambatan panas yang terlokalisasi dapat menyebabkan material memuai (expand) dan memengaruhi dimensi akhir.
- Kecepatan Gerak (Feed Rate): Penyesuaian kecepatan gerak pemotongan harus seimbang dengan tingkat ketebalan pelat.
- Kalibrasi Fokus & Keausan Nosel (Nozzle Wear): Titik penyesuaian jarak fokus laser (focus calibration) dan tingkat keausan pada nosel gas bantu sangat menentukan konsistensi kualitas pinggiran potong.
Evaluasi DFM & Alur Rekayasa (Engineering Workflow)
Tim Engineering JLC mengeksekusi Design for Manufacturing pada file CAD Anda sebelum mesin dinyalakan. Evaluasi ini mencakup komparasi diameter lubang terhadap ketebalan pelat (blowback prevention), pengaturan piercing, dan Kerf Compensation untuk menjaga toleransi perakitan (fit-up).
Untuk menjamin kepastian dimensi, kami menerapkan alur produksi terstruktur berikut:
💻 Customer Drawing (DXF/STEP/DWG)
⬇
🔍 Engineering Review & Verifikasi Material
⬇
⚙️ Evaluasi DFM (Design for Manufacturing)
⬇
🖥️ CAD/CAM & CNC Programming
⬇
🧩 CNC Nesting (Optimasi Pelat)
⬇

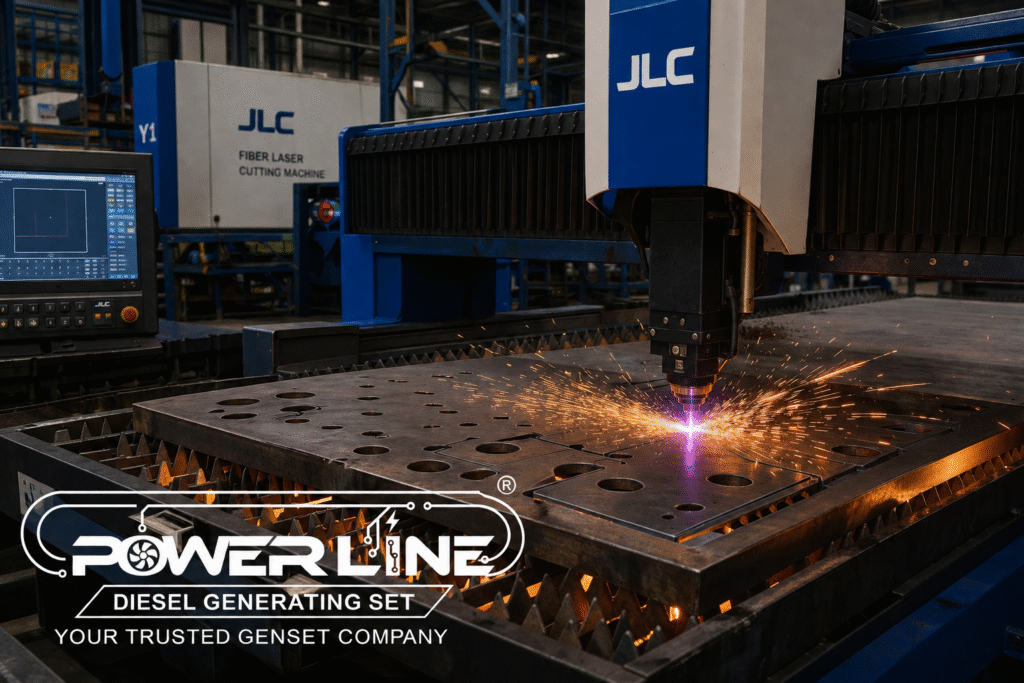

⚡ Heavy Plate CNC Fiber Laser Cutting
⬇

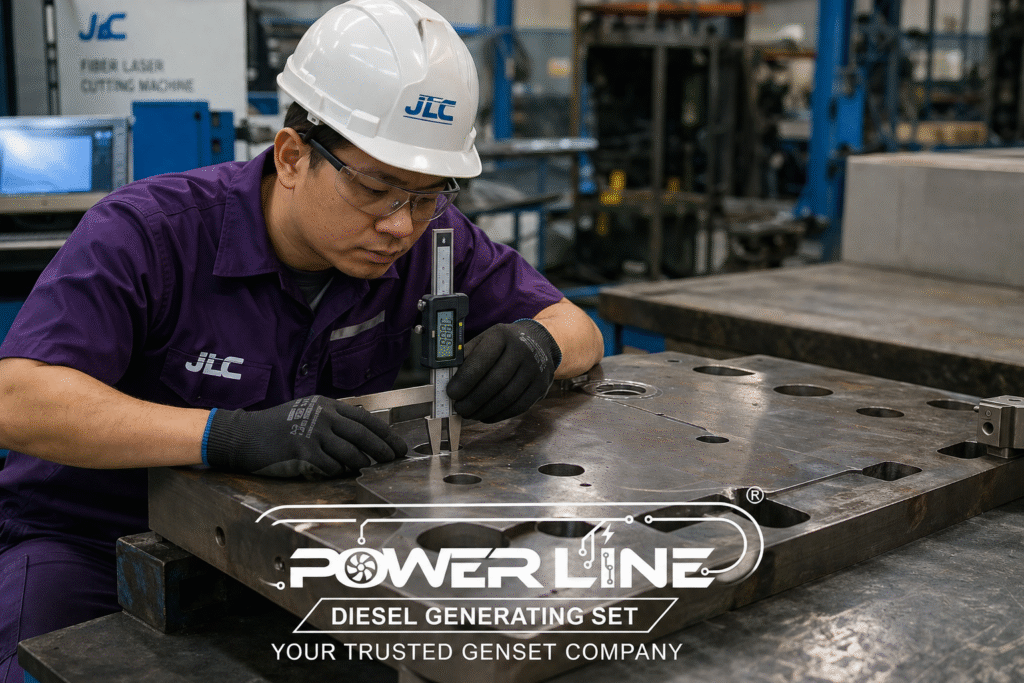

🔬 [link: First Article Inspection] (FAI)
⬇
📏 Dimensional Inspection (QC)
⬇

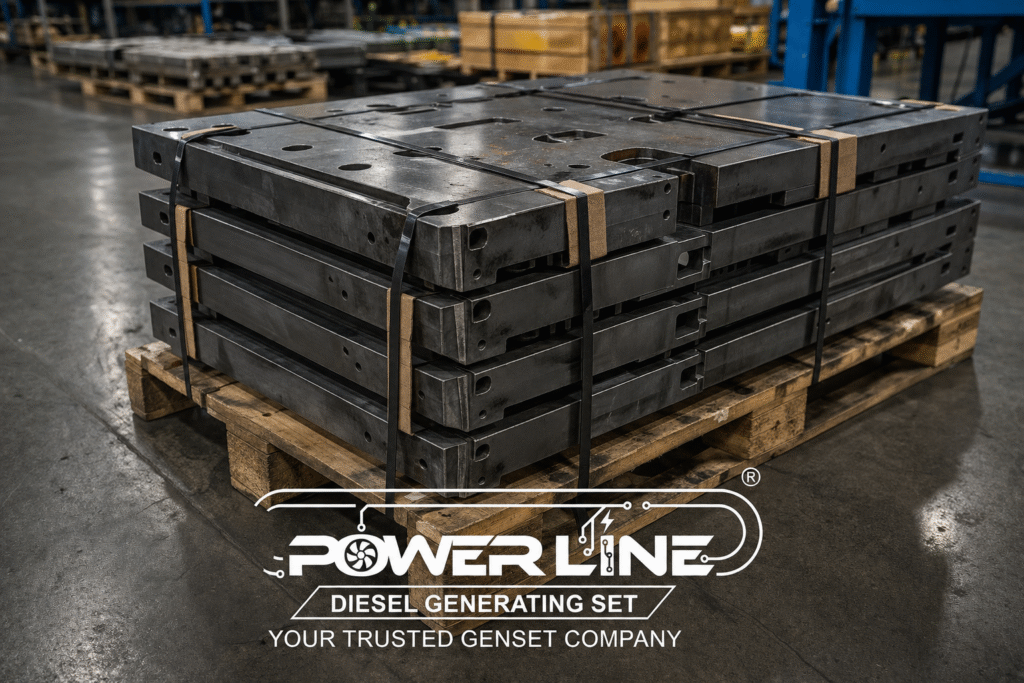

🚚 Delivery & Heavy-Duty Packing
Harga Laser Cutting Plat Tebal: Machine Time vs Material Utilization
Tim Purchasing atau Procurement sering kali menanyakan parameter yang membentuk sebuah penawaran harga (quotation). Pada dasarnya, harga potong pelat tebal merupakan kombinasi rasional dari dua variabel manufaktur utama:
1. Machine Time (Waktu Operasi Mesin) dipengaruhi oleh:
- Cutting Length: Panjang lintasan total laser untuk membentuk komponen.
- Piercing Count: Jumlah titik tembus awal (desain dengan banyak lubang memakan waktu lebih lama).
- Feed Rate (Kecepatan Potong): Berbanding terbalik dengan ketebalan material. Semakin tebal pelat, semakin lambat feed rate-nya.
2. Material Utilization (Utilitas Bahan) dipengaruhi oleh:
- Nesting Efficiency: Kecerdasan software CAM dalam menyusun tata letak (Nesting Material) komponen di atas lembaran pelat untuk meminimalkan sisa pelat.
- Scrap Ratio: Persentase limbah baja yang terbuang. Semakin kecil limbahnya, semakin hemat biaya material Anda.
- Proses Lanjutan (Opsional): Kebutuhan bevel, tapping ulir, atau proses pelipatan (Jasa CNC Bending).
Material Dasar yang Rutin Kami Proses
Kami rutin memproses material berbasis standar global (seperti JIS G3101, ASTM, dan EN 10025) untuk berbagai kebutuhan struktur alat berat, Conveyor, kerangka Box Panel, hingga Bracket Plat:
| Material Dasar | Grade Standar Industri | Kapasitas Ketebalan |
| Baja Karbon (Mild Steel) | JIS G3101 SS400, ASTM A36, EN 10025 | 8 mm – 20 mm |
| Stainless Steel | SUS 304, SUS 316 | 0.8 mm – 12 mm |
| Aluminium | 5083-H116, 5052, 6061 | 0.8 mm – 10 mm |
Studi Kasus Operasional: Fabrikasi Racking Distribution Center
Berdasarkan salah satu proyek fabrikasi internal PT Duccoti Dieselindo Persada untuk fasilitas Distribution Center berskala besar di Jawa Barat:
- Tantangan Proyek: Kebutuhan fabrikasi >3.500 unit base plate dan konektor berbahan baja karbon SS400 tebal 16 mm. Desain mencakup lebih dari 14.000 lubang baut dengan tenggat waktu (deadline) perakitan 12 hari kerja.
- Pendekatan Engineering: Tim kami mengeksekusi evaluasi DFM, optimasi CNC nesting, pengendalian feed rate, serta focus calibration (kalibrasi titik fokus) secara presisi di setiap pergantian shift.
- Hasil Aktual: Seluruh batch produksi melewati First Article Inspection (FAI) sebelum produksi massal dilanjutkan. Setiap pengiriman parsial disertai verifikasi dimensi sesuai parameter inspeksi yang disepakati. Instalasi struktural di lokasi proyek berjalan efisien sesuai timeline kontraktor utama tanpa kendala dimensi.
FAQ: Pencarian Populer Industri B2B
Harga fabrikasi dihitung secara spesifik berdasarkan efisiensi tata letak (nesting), total waktu operasi mesin (cutting length dan piercing), tingkat ketebalan pelat, serta skema pengadaan material. Hubungi tim kami dengan melampirkan file CAD (DXF/STEP) untuk mendapatkan penawaran harga (quotation) yang akurat.
Di tahap pemotongan mentah, plasma cutting sering kali terlihat lebih murah untuk pelat tebal. Namun, Fiber Laser menghasilkan efisiensi total (Total Cost of Ownership) yang jauh lebih murah bagi proyek presisi karena nyaris mengeliminasi biaya penggerindaan (grinding), mempercepat proses pengelasan, dan meminimalkan risiko komponen ditolak oleh QC (karena rework).
Ya. Pada aplikasi baja struktural, mesin CNC Fiber Laser (khususnya dengan gas Oksigen yang dikalibrasi tepat) menghasilkan pinggiran potong yang konsisten dengan kerak (dross) yang sangat minim. Hal ini menekan kebutuhan pembersihan manual, meskipun prosedur akhirnya akan selalu mengacu pada Welding Procedure Specification (WPS) proyek Anda.
Toleransi aktual pemotongan pelat tebal bergantung pada ketebalan material, kondisi tegangan sisa pelat awal, kerumitan geometri komponen, feed rate mesin, serta standar inspeksi yang disepakati. Tim engineering kami akan mengevaluasi gambar teknik Anda untuk memastikan target toleransi yang realistis sebelum produksi massal dimulai.
Lead time aktual sangat bergantung pada kompleksitas drawing komponen, tingkat efisiensi nesting, antrean operasional mesin, dan ketersediaan tonase material baja. Estimasi jadwal pengiriman yang terukur (delivery schedule) akan selalu dilampirkan dalam dokumen penawaran harga kami.
Tingkatkan Akurasi dan Pastikan Kelancaran Perakitan Proyek Anda
Semakin awal gambar kerja dievaluasi, semakin kecil risiko perubahan desain, kebutuhan rework saat assembly, dan potensi keterlambatan proyek (delay).
Tim Engineering PT Duccoti Dieselindo Persada siap membantu mengevaluasi file DXF, DWG, STEP, maupun PDF Teknik untuk memastikan proses fabrikasi Anda berjalan efisien secara operasional maupun biaya sejak tahap perencanaan.
