Dalam proyek EPC (Engineering, Procurement, and Construction) dan fabrikasi maritim, keterlambatan komponen hampir selalu berdampak berantai. Satu Bracket Plat yang terlambat atau panel dengan lubang mounting yang bergeser dapat menghentikan seluruh proses perakitan (assembly), menambah biaya rework, hingga memicu keterlambatan serah terima proyek.
PT Duccoti Dieselindo Persada (jasalasercutting.co.id) hadir sebagai mitra www.jasalasercutting.co.id presisi yang berfokus pada kelancaran rantai pasok industri. Layanan laser cutting plat aluminium kami menerapkan tahapan produksi yang mencakup evaluasi manufacturability, proses CNC Fiber Laser, dan inspeksi dimensi untuk membantu menghasilkan komponen dengan dimensi yang konsisten sesuai toleransi yang dipersyaratkan pada gambar kerja Anda.
Mengapa Manufaktur Memilih Vendor dengan Engineering Review?
Menerbitkan Purchase Order (PO) hanya berdasarkan harga termurah tanpa evaluasi gambar kerja sering kali membawa risiko tersembunyi seperti lubang tidak presisi atau pelat yang gagal ditekuk. Berikut adalah perbedaan matriks standar pelayanan manufaktur:
| Parameter Operasional | Vendor dengan Engineering Review (JLC) | Vendor tanpa Engineering Review |
|---|---|---|
| Evaluasi Desain | Menerapkan evaluasi DFM sebelum potong | Langsung memotong sesuai file mentah |
| Keterlacakan Data | Menerapkan Traceability & Revision Control | Umumnya tanpa sistem pelacakan dokumen |
| Konsistensi Produksi | Bertujuan menjaga dimensi antar-batch | Sering terjadi perbedaan ukuran |
| Sistem Inspeksi | First Article Inspection (FAI) diverifikasi | Potong massal tanpa inspeksi sampel awal |
| Dokumen Material | Material Certificate tersedia (bila disepakati) | Sangat jarang menyediakan dokumen |
Industri yang Kami Layani
Workshop kami menangani berbagai proyek fabrikasi mulai dari tahap purwarupa (prototype) hingga produksi massal. Kami dipercaya mendukung rantai pasok untuk berbagai sektor berspesifikasi ketat:
- Galangan Kapal (Shipyard & Marine Fabrication)
- OEM (Original Equipment Manufacturer)
- Panel Maker (Kelistrikan & Otomasi)
- Konstruksi EPC & Alat Berat (Heavy Equipment)
- Oil & Gas & Pertambangan (Mining)
- Pengolahan Air (Water Treatment) & Makanan (Food Processing)
Kapasitas Mesin & Rentang Ketebalan Material

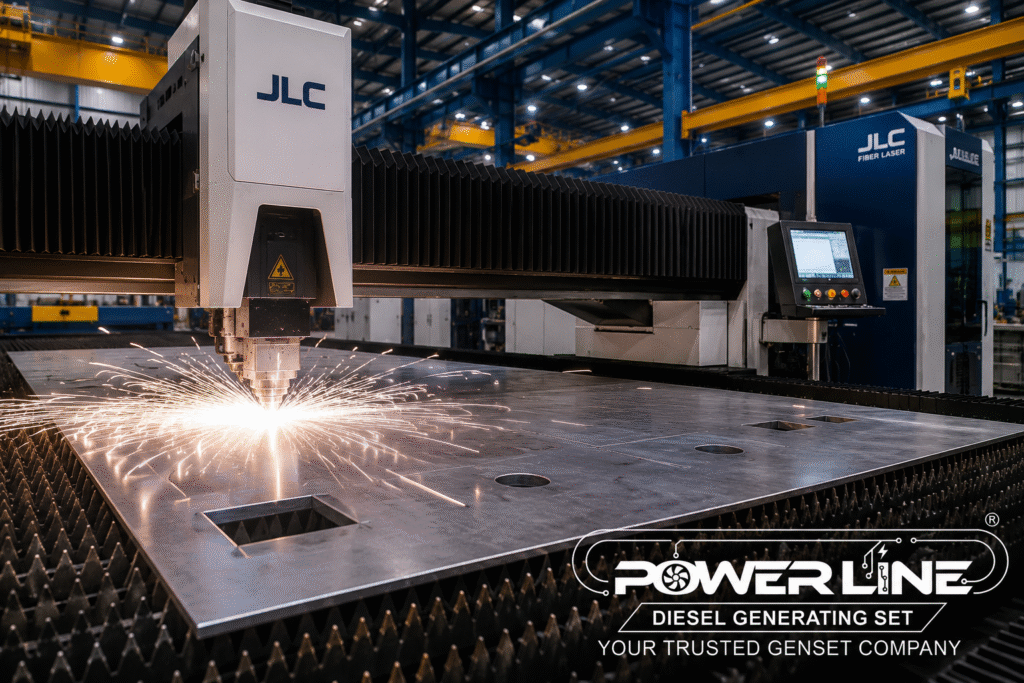

Untuk mendukung kebutuhan produksi yang bervariasi, fasilitas kami didukung oleh mesin CNC Fiber Laser berdaya tinggi dengan area kerja (bed size) 1.500 mm x 3.000 mm. Kami memproses spesifikasi material logam komersial dengan skema Full Supply (material dari kami) maupun Toll Manufacturing (hanya jasa pemotongan).
| Material Dasar | Grade Umum | Rentang Ketebalan | Contoh Aplikasi Industri |
|---|---|---|---|
| ALUMINIUM | 5083, 5052, 6061 | 0.8 – 10 mm | Lambung kapal, komponen otomotif, fasad. |
| Baja Karbon | SPHC, SPCC | 0.8 – 20 mm | Struktur sasis penyangga, [link: Base Plate]. |
| Stainless Steel | SUS 304, 316 | 0.8 – 12 mm | Tangki sanitary, [link: Enclosure Panel]. |
(Catatan: Rentang ketebalan aktual mengikuti spesifikasi daya mesin, kerumitan kontur desain, dan hasil evaluasi engineering sebelum produksi).
Mengapa Aluminium 5083-H116 Banyak Digunakan pada Kapal?
Dalam fabrikasi maritim, spesifikasi material sangat memengaruhi keandalan kapal di lingkungan korosif. Paduan Aluminium 5083-H116 merupakan salah satu material yang paling banyak digunakan pada konstruksi lambung kapal (hull).
Sebagai paduan yang tidak dapat diberi perlakuan panas (non-heat-treatable alloy), material ini menawarkan kombinasi ideal antara ketahanan korosi air laut yang sangat tinggi, kekuatan struktural yang solid, serta kemampuan las (weldability) yang sangat baik tanpa mengalami penurunan kekuatan secara drastis setelah proses pengelasan.
Mengapa Laser Cutting Lebih Efisien Dibanding Routing atau Waterjet?
Pemilihan teknologi fabrikasi secara objektif sangat bergantung pada aplikasi akhir komponen. Untuk pemotongan profil 2D pada pelat aluminium, berikut perbandingannya:
- CNC Fiber Laser: Umumnya menjadi pilihan efisien dan cepat untuk aplikasi pelat tipis hingga menengah, menghasilkan kerf yang sempit dan konsistensi dimensi yang tinggi.
- Waterjet Cutting: Sangat unggul untuk material yang sangat tebal atau material yang sama sekali tidak boleh terkena panas (no HAZ). Namun, metode ini memiliki karakteristik kecepatan dan biaya operasional yang berbeda untuk aplikasi pelat tipis.
- CNC Router: Unggul jika komponen membutuhkan kedalaman potong tertentu (pocketing/chamfering) atau profil 3D. Kelemahannya, kerf lebih lebar (seukuran end-mill) dan membutuhkan sistem penjepitan (workholding) atau vacuum bed yang lebih kompleks.
Mengapa Plasma Cutting Kurang Ideal untuk Aluminium Presisi?
Jika dibandingkan dengan plasma cutting konvensional, teknologi laser menawarkan keunggulan spesifik untuk komponen assembly:
| Parameter Pemotongan | CNC Fiber Laser | Plasma Cutting Konvensional |
|---|---|---|
| Lebar Jalur (Kerf Width) | Sempit dan konsisten | Lebih lebar dan kurang akurat |
| Heat-Affected Zone (HAZ) | Relatif sempit | HAZ relatif lebih besar sehingga potensi distorsi termal meningkat |
| Kualitas Tepi (Edge Quality) | Halus, tegak lurus, dengan dross sangat minimal | Sering miring, kasar, dan banyak dross |
| Kebutuhan Finishing Pascapotong | Sangat minim, komponen dapat langsung dilanjutkan ke tahap assembly/welding | Sering memerlukan grinding atau deburring intensif sebelum perakitan |

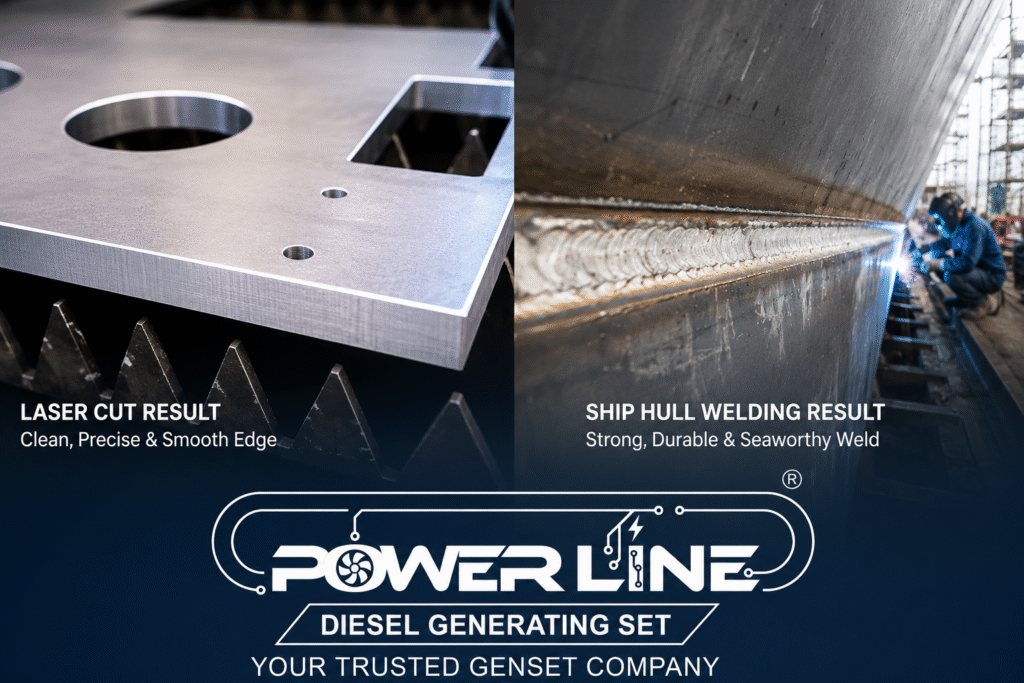

Persiapan Pengelasan (Welding Preparation) Kedap Air
Di fasilitas galangan kapal dan EPC, presisi pemotongan pelat berbanding lurus dengan efisiensi waktu pengelasan. Potongan presisi yang konsisten sangat membantu menjaga celah dasar (root gap), fit-up, serta kelurusan (alignment) sebelum proses pengelasan MIG maupun TIG dilakukan.
Tepian yang mulus dan tegak lurus (perpendicularity) sangat krusial. Celah yang rapat dan seragam bertujuan untuk:
- Mencegah terjadinya porositas (rongga udara) pada jalur las.
- Meminimalkan tegangan sisa (residual stress) pada struktur rakitan.
- Membantu mendukung proses pengelasan agar memenuhi persyaratan fabrikasi dan inspeksi (seperti NDT) yang ditetapkan pada spesifikasi proyek Anda.
Mengapa Nitrogen Digunakan Sebagai Assist Gas?
Dalam banyak aplikasi presisi aluminium, penggunaan Nitrogen (N₂) bertekanan tinggi menjadi gas bantu (assist gas) yang paling umum digunakan.
Sebagai gas inert, Nitrogen bertekanan tinggi membantu mengeluarkan logam cair (molten metal) dari celah potong tanpa memicu reaksi oksidasi. Tentu saja, kualitas akhir yang optimal tetap dipengaruhi oleh kombinasi parameter proses, namun secara umum, pendekatan ini membantu menghasilkan kualitas tepi yang lebih bersih dan minim oksidasi (oxide-free edge).
Kondisi permukaan ini sangat membantu mempersiapkan material untuk proses finishing lanjutan seperti anodizing atau pelapisan di Powder Coating.
Mengapa Burr dan Dross Bisa Terjadi?
Tantangan umum dalam pemotongan aluminium adalah munculnya dross (kerak lelehan di bagian bawah pelat) dan burr (serabut tajam). Cacat teknis ini tidak terjadi secara acak. Keduanya sangat dipengaruhi oleh ketidaktepatan kombinasi parameter operasional meliputi pemilihan ukuran nozzle, tekanan gas (gas pressure), kecepatan potong (speed), dan posisi titik fokus laser (focus). Kalibrasi mesin yang presisi oleh tim engineering kami ditujukan untuk meminimalkan anomali tersebut.
Mengapa Kontrol Kerataan (Flatness) Penting pada Pelat Aluminium?
Menjaga kerataan (flatness) lembaran aluminium sepanjang lintasan potong adalah tantangan besar. Jika kerataan pelat berubah, jarak titik fokus laser terhadap material akan bergeser, yang berisiko menurunkan akurasi pemotongan.
Kerataan pelat dapat dipengaruhi oleh kombinasi kondisi material awal (initial flatness), tegangan sisa (residual stress) material yang terlepas, distribusi panas selama pemotongan, metode penjepitan (workholding), dan prosedur penanganan material (material handling) setelah proses selesai di fasilitas kami.
Faktor yang Mempengaruhi Toleransi Hasil Laser Cutting Aluminium
Selain kepresisian mesin, pencapaian toleransi akhir (baik linear maupun geometrik) dipengaruhi oleh berbagai variabel dinamis, di antaranya:
- Ketebalan material (material thickness).
- Kompensasi lebar potong (kerf compensation).
- Pemuaian akibat panas (thermal expansion).
- Kalibrasi mekanis mesin.
- Kondisi awal kerataan material (initial flatness).
- Tingkat kerumitan geometri (geometry complexity).
Pada akhirnya, penyusunan toleransi dan prosedur inspeksi akan selalu mengacu pada spesifikasi gambar teknik pelanggan dan standar pengujian yang disepakati bersama.
Evaluasi DFM & Kerf Compensation Pra-Produksi
Tim Engineering JLC menerapkan evaluasi Design for Manufacturing (DFM) pada berkas desain Anda untuk menekan rasio limbah pelat (scrap) dan mencegah kendala manufaktur. Evaluasi teknis ini mencakup:
- Minimum Hole Diameter: Memastikan diameter lubang rasional terhadap ketebalan pelat.
- Minimum Internal Radius: Memeriksa apakah sudut dalam desain memiliki fillet guna mencegah konsentrasi tegangan (stress concentration) saat komponen dibebani.
- Slot Width Evaluation & Jarak Lubang (Hole-to-Edge Distance): Memastikan batas aman jarak agar komponen tidak robek atau melar.
- Analisis Titik Tembus (Lead-In/Piercing Position): Menentukan titik awal tembusan laser di luar area fungsional desain.
- Common Line Cutting: Menganalisis kemungkinan penggunaan satu jalur potong untuk dua komponen yang bersebelahan.
Penerapan Kerf Compensation: Untuk memastikan komponen dapat dirakit secara presisi, perangkat lunak CAM (Computer-Aided Manufacturing) kami mengaplikasikan kerf compensation. Fitur algoritma ini akan menyesuaikan jalur potong laser untuk menebus material yang hilang terbakar, sehingga dimensi akhir fisik benar-benar akurat sesuai dengan gambar kerja.
Mengapa Engineer Lebih Suka Mengirim File DXF?
Untuk mempercepat kolaborasi, kami merekomendasikan gambar kerja dalam format vektor (DXF, DWG, STEP, atau SLDPRT). Alur pemrosesan ini jauh lebih efisien karena desain Anda dapat langsung diterjemahkan ke dalam instruksi mesin (CAD ➔ CAM ➔ Optimasi Nesting ➔ G-Code ➔ Mesin CNC). Dengan format digital ini, tim drafter kami tidak perlu melakukan penggambaran ulang (redraw), sehingga membantu meminimalkan human error dan mempercepat estimasi biaya.
Alur Produksi Visual (Workflow JLC)
Kami menerapkan alur kerja terstruktur yang sejalan dengan persyaratan Manajemen Mutu perusahaan manufaktur dan EPC:
💻 Customer Drawing (Penerimaan DXF / STEP / SolidWorks)
⬇
🔍 Engineering Review (Analisis Spesifikasi & Toleransi)
⬇
📋 Material Verification (Pengecekan Kesesuaian Material)
⬇
⚙️ Evaluasi DFM (Kesesuaian Manufaktur)
⬇
🖥️ CAD/CAM & Nesting (Optimasi Utilitas Bahan)
⬇
🔧 Machine Setup (Pemilihan Nozzle, Fokus, Tekanan Gas, & Trial)
⬇
⚡ Laser Cutting CNC (Eksekusi Potong Presisi)
⬇
🔬 First Article Inspection (FAI) (Inspeksi Sampel Awal)
⬇
📏 Final Quality Control (QC) (Dimensi & Visual)
⬇

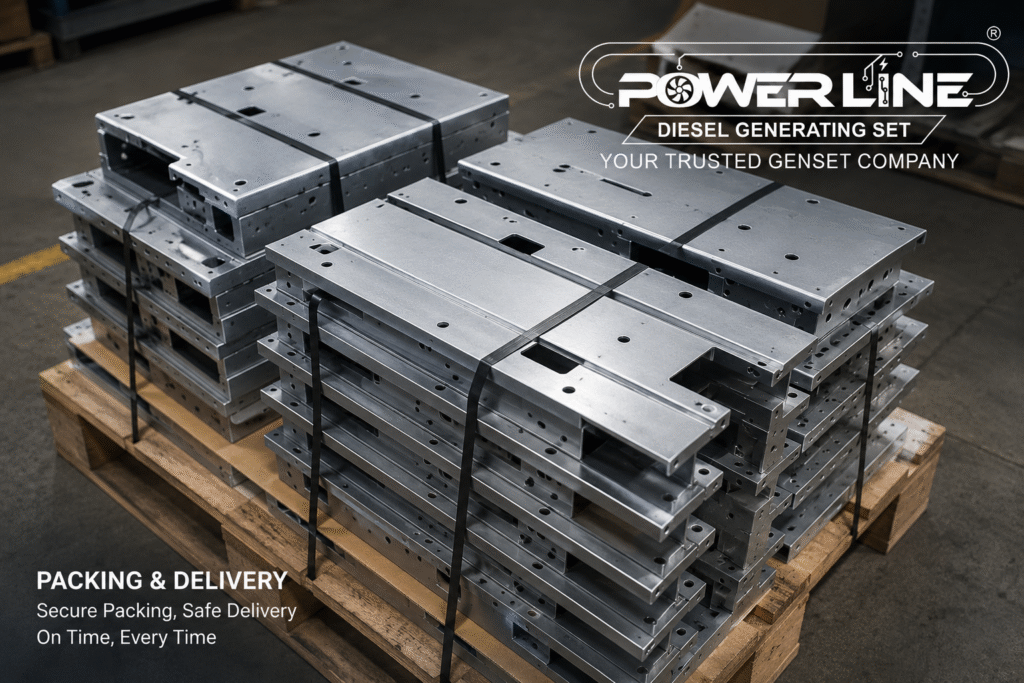

📦 Packing & Material Protection (Pengemasan Logistik)
⬇
🚚 Delivery (Pengiriman ke Fasilitas Assembly)

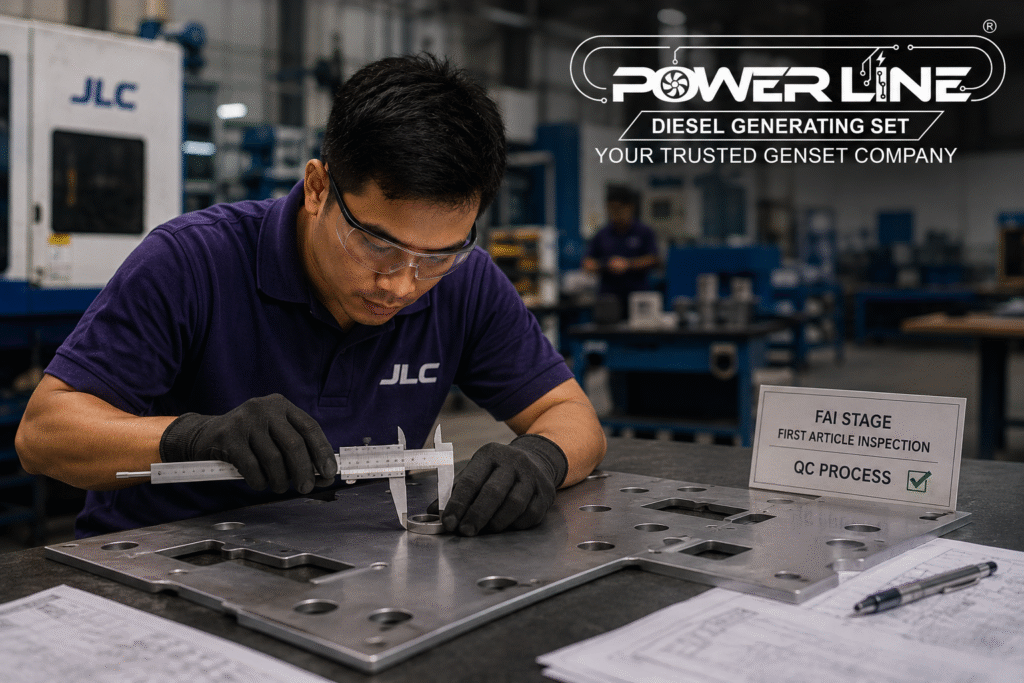

First Article Inspection (FAI) untuk Menjamin Kesesuaian
Untuk proyek dengan jumlah komponen besar atau toleransi kritis, proses operasional kami diawali dengan First Article Inspection (FAI). Sampel awal diverifikasi secara ketat terhadap gambar kerja sebelum produksi dilanjutkan ke seluruh batch. Pendekatan ini sangat efektif untuk membantu mengurangi potensi rework serta memastikan dimensi tetap konsisten sesuai spesifikasi sejak awal produksi.
Alur Dokumentasi Proyek & Pengendalian Mutu
Sebagai mitra Fabrikasi Sheet Metal terpadu, kami memahami bahwa kelancaran proyek tidak hanya ditentukan oleh mesin, melainkan keandalan administrasi teknik. Untuk kebutuhan audit proyek, layanan kami didukung oleh dokumen pengadaan (sesuai kesepakatan), yang meliputi:
- Pengendalian Revisi (Revision Control): Menjamin pelacakan berkas dari Rev A, B, hingga desain mutakhir untuk mencegah kesalahan penggunaan gambar kerja yang sudah tidak berlaku (obsolete drawing).
- Material Certificate atau Mill Test Report (MTR): Memuat informasi teknis seperti grade material, heat number, komposisi kimia, dan sifat mekanik sesuai dokumen dari pabrik material. Ketersediaan dokumen ini bergantung pada material dan ruang lingkup pengadaan.
- QC Inspection Record (Laporan dimensi aktual FAI).
Mengapa Optimasi Nesting Berpengaruh pada Harga?
Dalam penyusunan penawaran harga, efisiensi penyusunan letak komponen (nesting) di atas lembaran pelat memainkan peran fundamental. Material utilization yang tinggi akan menekan scrap ratio (rasio limbah yang terbuang). Selain itu, nesting yang cermat akan memangkas machine time (waktu operasi mesin) dan konsumsi gas bantu. Semakin efisien nesting Anda, semakin kompetitif harga fabrikasi yang bisa kami tawarkan.
Studi Kasus Operasional: Fabrikasi Superstructure Kapal
Berdasarkan dokumentasi produksi internal kami pada salah satu proyek pengadaan komponen struktur atas kapal (superstructure) di kawasan Banten:
- Tantangan Proyek: Kebutuhan pengadaan 1.250 komponen presisi berbahan pelat Aluminium 5083-H116 (tebal 4 mm dan 6 mm) dengan total jarak potong (cutting length) mencapai lebih dari 1.800 meter dalam waktu yang terbatas.
- Pendekatan Produksi: Tim engineering melakukan evaluasi DFM, memverifikasi kerataan material (initial flatness), mengoptimalkan utilitas bahan (nesting), dan mengeksekusi Machine Setup pada CNC Fiber Laser menggunakan gas Nitrogen.
- Hasil Teknis: Proses fabrikasi pemotongan diselesaikan dalam 7 hari kerja. Seluruh batch lolos tahapan inspeksi QC internal (termasuk validasi FAI) sebelum pengiriman, dan dapat langsung dilanjutkan ke proses perakitan (fit-up & welding) di galangan tanpa adanya laporan kebutuhan grinding berlebih selama perakitan.
Solusi Satu Atap (One-Stop Fabrication)
JLC memusatkan ekosistem fabrikasi di bawah satu atap manajemen. Hal ini berlaku baik untuk pemotongan aluminium maupun baja secara umum di divisi Laser Cutting Plat Besi dan Laser Cutting Stainless Steel.
Setelah material dipotong, komponen dapat diteruskan ke tahapan lanjutan seperti perakitan di Jasa Welding dan pembentukan di Jasa CNC Bending. Konsolidasi ini mendukung kelancaran pembuatan struktur lambung, kerangka Panel ATS, Box Panel, maupun struktur kanopi Box Genset tanpa melibatkan logistik pihak ketiga.
Keuntungan Strategis Memilih Vendor Lokal Tangerang
Bagi pabrikan dan galangan kapal di Jabodetabek dan sekitarnya, memilih vendor lokal memberikan keunggulan logistik yang krusial. Lokasi workshop kami di Cikupa (Tangerang) memudahkan distribusi menuju kawasan industri Balaraja, Jatake, Cikande, Karawang, Bekasi, dan Jakarta. Jaringan ini bertujuan memperpendek lead time serta mempercepat koordinasi proyek teknis jika terjadi revisi desain mendadak di lapangan.
FAQ: Penelusuran Populer Engineer & Procurement
Toleransi aktual bergantung pada ketebalan material, geometri komponen, pemuaian termal, kondisi mesin, dan standar inspeksi yang disepakati. Tim engineering kami akan mengevaluasi gambar teknis Anda untuk menentukan pencapaian toleransi sebelum proses produksi dimulai.
Hasil potong laser dengan gas Nitrogen membantu meminimalkan oksidasi dan dross. Kebutuhan pembersihan manual dapat ditekan, namun persyaratan akhir (seperti pembersihan menggunakan acetone atau wire brushing) akan tetap mengikuti WPS (Welding Procedure Specification) dan standar inspeksi proyek Anda.
Pemotongan menggunakan gas Nitrogen membantu mempersiapkan kondisi permukaan yang lebih sesuai untuk proses anodizing, meskipun tingkat kecemerlangan anodizing secara keseluruhan tetap sangat dipengaruhi oleh grade material aluminium dan tahapan surface preparation yang dilakukan sebelumnya.
Dalam banyak aplikasi, pelat aluminium yang masih menggunakan protective film (plastik pelindung) dapat diproses dengan aman setelah tim engineering kami mengevaluasi jenis film, tingkat ketebalan material, dan menyesuaikan machine setup agar residu protective film tidak mengganggu kualitas potong.
Ya. Kami sangat memahami sensitivitas hak kekayaan intelektual (IP) dan kerahasiaan desain dalam proyek manufaktur, EPC, maupun OEM. Kami siap menandatangani NDA. Berkas desain Anda dikelola secara terpusat dalam sistem engineering internal kami yang sangat dibatasi hak aksesnya.
Amankan Jadwal Operasional & Rantai Pasok Anda
Presisi pada tahap awal fabrikasi berperan penting dalam membantu menjaga kelancaran proses assembly, mengurangi potensi rework, dan mendukung pencapaian target jadwal proyek manufaktur Anda.
Kirim detail kebutuhan fabrikasi Anda melalui WhatsApp atau Email, meliputi:
- ✓ File Drawing (DXF, DWG, STEP, atau PDF Teknik)
- ✓ Spesifikasi / Grade Material
- ✓ Ketebalan Pelat
- ✓ Jumlah Komponen (Quantity)
- ✓ Target Lead Time Proyek
Tim engineering kami akan segera melakukan evaluasi DFM, memeriksa kelayakan manufaktur, mengoptimalkan nesting, serta menyusun quotation tanpa biaya konsultasi awal.
